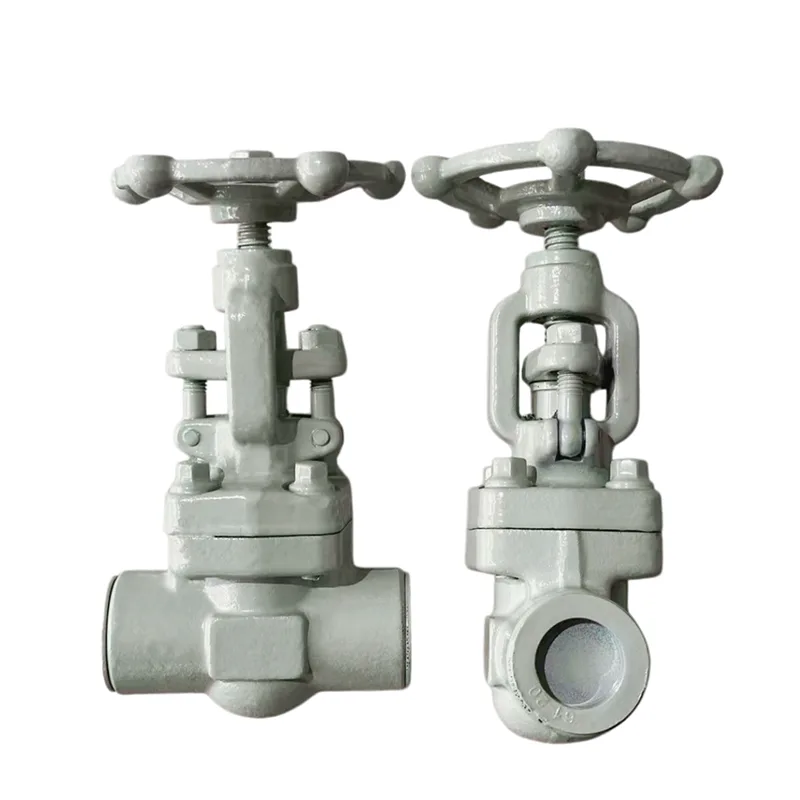

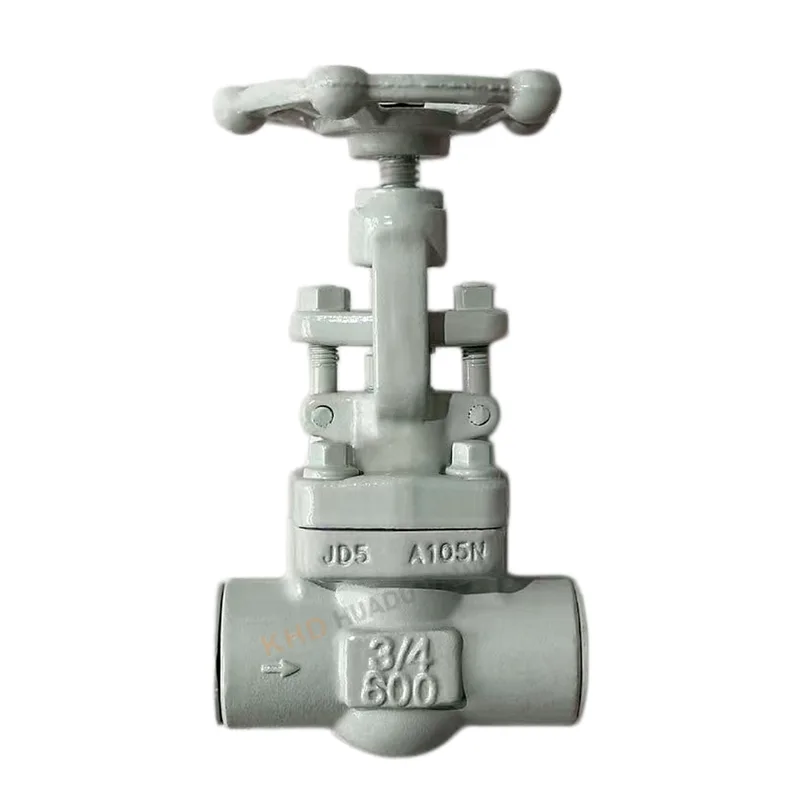

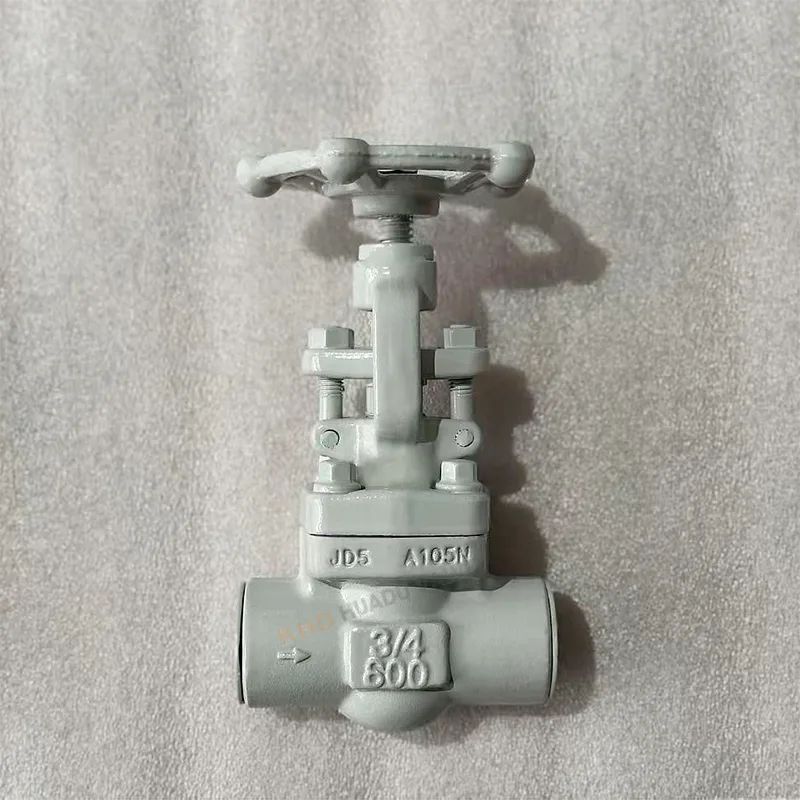

സോക്കറ്റ്-വെൽഡ് കെട്ടിച്ചമച്ച ഗേറ്റ് വാൽവ്

പൈപ്പ്ലൈൻ ഷട്ട്-ഓഫ്, ഫ്ലോ കൺട്രോൾ എന്നിവയ്ക്കായി രൂപകൽപ്പന ചെയ്ത ഉയർന്ന മർദ്ദമുള്ള വ്യാവസായിക വാൽവാണ് സോക്കറ്റ്-വെൽഡഡ് ഫോർജ്ഡ് ഗേറ്റ് വാൽവ്. Huadu വാൽവ് ഗ്രൂപ്പ് നിർമ്മിക്കുന്നത്, ഇത് A105N വ്യാജ കാർബൺ സ്റ്റീൽ ഉപയോഗിക്കുന്നു, ഇത് ക്ലാസ് 600 ജോലി സാഹചര്യങ്ങൾക്ക് അനുയോജ്യമാണ്. സുരക്ഷയും സീലിംഗ് പ്രകടനവും നിർണായകമായ പെട്രോളിയം, കെമിക്കൽ, പവർ, ഉയർന്ന മർദ്ദത്തിലുള്ള സ്റ്റീം സിസ്റ്റങ്ങളിൽ ഇത് വ്യാപകമായി ഉപയോഗിക്കുന്നു.

അസംസ്കൃത വസ്തുക്കളും ഘടനാപരമായ ഗുണങ്ങളും

ഉയർന്ന നിലവാരമുള്ള ഫോർജ്ഡ് സ്റ്റീൽ ബോഡി

സോക്കറ്റ്-വെൽഡ് ചെയ്ത വ്യാജ ഗേറ്റ് വാൽവ് A105N വ്യാജ കാർബൺ സ്റ്റീലിൽ നിന്നാണ് നിർമ്മിച്ചിരിക്കുന്നത്, ഇത് ഉറപ്പാക്കുന്നു:

ഉയർന്ന ശക്തിയും സാന്ദ്രതയും

മികച്ച ആഘാത പ്രതിരോധം

സുഷിരങ്ങളോ മണൽ ദ്വാരങ്ങളോ പോലുള്ള കാസ്റ്റിംഗ് വൈകല്യങ്ങളൊന്നുമില്ല

കർശനമായ മെറ്റീരിയൽ പരിശോധന

ഓരോ ബാച്ച് അസംസ്കൃത വസ്തുക്കളും സ്പെക്ട്രൽ വിശകലനം ഉപയോഗിച്ച് പരിശോധിക്കുന്നു:

കൃത്യമായ രാസഘടന

റീസൈക്കിൾ ചെയ്തതോ നിലവാരമില്ലാത്തതോ ആയ വസ്തുക്കളില്ല

സ്ഥിരമായ മെക്കാനിക്കൽ പ്രകടനം

സോക്കറ്റ്-വെൽഡ് കണക്ഷൻ ആനുകൂല്യങ്ങൾ

സോക്കറ്റ്-വെൽഡിഡ് വ്യാജ ഗേറ്റ് വാൽവ് കണക്ഷൻ തരം നൽകുന്നു:

ശക്തമായ സീലിംഗ് പ്രകടനം

ഫ്ലേഞ്ചുകളേക്കാൾ മികച്ച ഉയർന്ന മർദ്ദം പ്രതിരോധം

ക്രിട്ടിക്കൽ സിസ്റ്റത്തിൽ ചോർച്ച സാധ്യത കുറച്ചു

സാങ്കേതിക സവിശേഷതകൾ

സ്റ്റാൻഡേർഡ് പാരാമീറ്ററുകൾ

വലിപ്പം: DN15–DN50 (പതിവ് സ്റ്റോക്ക്)

പ്രഷർ റേറ്റിംഗ്: ക്ലാസ് 300 / ക്ലാസ് 600

മെറ്റീരിയൽ: A105N വ്യാജ കാർബൺ സ്റ്റീൽ

തരം: സോക്കറ്റ്-വെൽഡഡ് വ്യാജ ഗേറ്റ് വാൽവ്

താപനില പരിധി: -29°C മുതൽ 570°C വരെ

നിർമ്മാണ പ്രക്രിയ

സോക്കറ്റ്-വെൽഡിഡ് വ്യാജ ഗേറ്റ് വാൽവ് ഇതിലൂടെ നിർമ്മിക്കുന്നു:

ഇൻ്റഗ്രൽ ഡൈ ഫോർജിംഗ്

ചൂട് ചികിത്സ (സാധാരണ പ്രക്രിയ)

CNC പ്രിസിഷൻ മെഷീനിംഗ്

പ്രകടന സവിശേഷതകൾ

മൈക്രോൺ-ലെവൽ സീലിംഗ് ഉപരിതല കൃത്യത

സീറോ-ലീക്കേജ് സീലിംഗ് പ്രകടനം

ജാമിംഗ് ഇല്ലാതെ സുഗമമായ പ്രവർത്തനം

ഉയർന്ന താപനിലയുള്ള നീരാവി സംവിധാനങ്ങൾക്ക് അനുയോജ്യം

ആപ്ലിക്കേഷൻ ഏരിയകൾ

എണ്ണ, വാതക വ്യവസായം

സോക്കറ്റ്-വെൽഡിഡ് വ്യാജ ഗേറ്റ് വാൽവ് വ്യാപകമായി ഉപയോഗിക്കുന്നു:

റിഫൈനറി പൈപ്പ് ലൈനുകൾ

ഓയിൽ ട്രാൻസ്മിഷൻ സംവിധാനങ്ങൾ

പ്രകൃതി വാതക സൗകര്യങ്ങൾ

കെമിക്കൽ വ്യവസായം

ഉയർന്ന സമ്മർദ്ദമുള്ള രാസ പൈപ്പ്ലൈനുകൾ

വിനാശകരമായ ദ്രാവക നിയന്ത്രണ സംവിധാനങ്ങൾ

റിയാക്ടർ ഇൻലെറ്റ്/ഔട്ട്‌ലെറ്റ് സംവിധാനങ്ങൾ

പവർ വ്യവസായം

നീരാവി പൈപ്പ് ലൈനുകൾ

താപവൈദ്യുത സംവിധാനങ്ങൾ

കണ്ടൻസേറ്റ് പൈപ്പ്ലൈനുകൾ

പൊതു വ്യാവസായിക ഉപയോഗം

ഉയർന്ന മർദ്ദമുള്ള ചെറിയ വ്യാസമുള്ള പൈപ്പ്ലൈനുകൾ

ഉപകരണങ്ങൾ ഒറ്റപ്പെടുത്തൽ സംവിധാനങ്ങൾ

സുരക്ഷാ ഷട്ട്-ഓഫ് ആപ്ലിക്കേഷനുകൾ

പ്രധാന ആട്രിബ്യൂട്ടുകൾ

പതിവുചോദ്യങ്ങൾ

ഒരു സോക്കറ്റ്-വെൽഡ് കണക്ഷൻ എന്താണ്?

ഒരു സോക്കറ്റ്-വെൽഡ് കണക്ഷൻ എന്നത് പൈപ്പ് ചേരുന്ന രീതിയാണ്, അവിടെ പൈപ്പ് ഒരു റീസെസ്ഡ് സോക്കറ്റിലേക്ക് തിരുകുകയും തുടർന്ന് പുറത്ത് വെൽഡ് ചെയ്യുകയും ചെയ്യുന്നു. ഉയർന്ന മർദ്ദം, ചെറിയ വ്യാസമുള്ള സിസ്റ്റങ്ങളിൽ ഇത് സാധാരണയായി ഉപയോഗിക്കുന്നു.

ഒരു സോക്കറ്റ്-വെൽഡ് ചെയ്ത വ്യാജ ഗേറ്റ് വാൽവിൻ്റെ കാര്യത്തിൽ, പൈപ്പ് വാൽവ് എൻഡ് സോക്കറ്റിലേക്ക് തിരുകുകയും ശക്തമായ, ചോർച്ച-പ്രതിരോധശേഷിയുള്ള സംയുക്തം രൂപപ്പെടുത്തുകയും ചെയ്യുന്നു.

സോക്കറ്റ്-വെൽഡ് കണക്ഷൻ്റെ പ്രധാന സവിശേഷതകൾ

ഉയർന്ന ശക്തിയും സമ്മർദ്ദ പ്രതിരോധവും

മികച്ച സീലിംഗ് പ്രകടനം

DN15-DN50 ചെറിയ പൈപ്പ്ലൈനുകൾക്ക് അനുയോജ്യം

ത്രെഡ് ചെയ്ത സന്ധികളുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ ചോർച്ചയുടെ സാധ്യത കുറയുന്നു

എണ്ണ, വാതകം, നീരാവി സംവിധാനങ്ങളിൽ സാധാരണമാണ്

വെൽഡിങ്ങിന് മുമ്പ് സോക്കറ്റ്-വെൽഡ് വാൽവുകൾ വേർപെടുത്തേണ്ടതുണ്ടോ?

അതെ, തികച്ചും. ഒരു സോക്കറ്റ്-വെൽഡിഡ് വ്യാജ ഗേറ്റ് വാൽവ് ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ്, വെൽഡിംഗ് സമയത്ത് വാൽവ് ഭാഗികമായി കൂട്ടിച്ചേർക്കരുത്.

ശരിയായ ഇൻസ്റ്റാളേഷൻ പരിശീലനം:

സാധ്യമെങ്കിൽ ആന്തരിക ഘടകങ്ങൾ നീക്കം ചെയ്യുക (അല്ലെങ്കിൽ വാൽവ് പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക)

പൈപ്പ് പൂർണ്ണമായും സോക്കറ്റിലേക്ക് തിരുകുക

ഒരു ചെറിയ വിപുലീകരണ വിടവ് നിലനിർത്തുക (~1.5-2 മിമി)

ബാഹ്യ സംയുക്തത്തിൽ മാത്രം വെൽഡിംഗ് നടത്തുക

വാൽവ് പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് തണുപ്പിക്കൽ അനുവദിക്കുക

പ്രധാനപ്പെട്ട കുറിപ്പുകൾ:

വാൽവ് ബോഡി അമിതമായി ചൂടാക്കുന്നത് ഒഴിവാക്കുക

വാൽവ് അറയിൽ പ്രവേശിക്കുന്നതിൽ നിന്ന് വെൽഡിംഗ് സ്ലാഗ് തടയുക

വെൽഡിങ്ങിന് മുമ്പ് ശരിയായ വിന്യാസം ഉറപ്പാക്കുക

അനുചിതമായ വെൽഡിംഗ് സീലിംഗ് പ്രതലങ്ങളെ തകരാറിലാക്കുകയും വാൽവിൻ്റെ ആയുസ്സ് കുറയ്ക്കുകയും ചെയ്യും.

OS&Y യും ബോൾട്ട് ബോണറ്റും തമ്മിലുള്ള വ്യത്യാസം എന്താണ്?

ഗേറ്റ് വാൽവുകളിൽ ഉപയോഗിക്കുന്ന രണ്ട് വ്യത്യസ്ത ഘടനാപരമായ ഡിസൈനുകളാണ് ഇവ.

OS&Y (പുറത്ത് സ്ക്രൂ & നുകം)

സ്റ്റെം ത്രെഡ് വാൽവ് ബോഡിക്ക് പുറത്താണ്

ദൃശ്യമായ തണ്ടിൻ്റെ ചലനം തുറന്ന/അടുത്ത അവസ്ഥയെ സൂചിപ്പിക്കുന്നു

എളുപ്പമുള്ള അറ്റകുറ്റപ്പണിയും പ്രവർത്തന നിരീക്ഷണവും

അഗ്നി സംരക്ഷണത്തിലും വ്യാവസായിക സംവിധാനങ്ങളിലും സാധാരണമാണ്

ബോൾട്ട് ബോണറ്റ്

ബോണറ്റ് ബോൾട്ടുകൾ ഉപയോഗിച്ച് വാൽവ് ബോഡിയുമായി ബന്ധിപ്പിച്ചിരിക്കുന്നു

ആന്തരിക ബ്രൈൻ ഡിസൈൻ (ബാഹ്യമായി ദൃശ്യമല്ല)

കോംപാക്റ്റ് ഘടന

പൊതു വ്യാവസായിക പ്രയോഗങ്ങളിൽ വ്യാപകമായി ഉപയോഗിക്കുന്നു

ലളിതമായ താരതമ്യം:

OS&Y = ബാഹ്യ ദൃശ്യപരത + എളുപ്പമുള്ള പ്രവർത്തന നിരീക്ഷണം

ബോൾഡ് ബോണറ്റ് = ഒതുക്കമുള്ള + ചെലവ് കുറഞ്ഞ ഘടന

പ്രോജക്റ്റ് ആവശ്യകതകളെ ആശ്രയിച്ച് സോക്കറ്റ്-വെൽഡ് ചെയ്ത വ്യാജ ഗേറ്റ് വാൽവിൽ രണ്ട് തരങ്ങളും പ്രയോഗിക്കാൻ കഴിയും.
